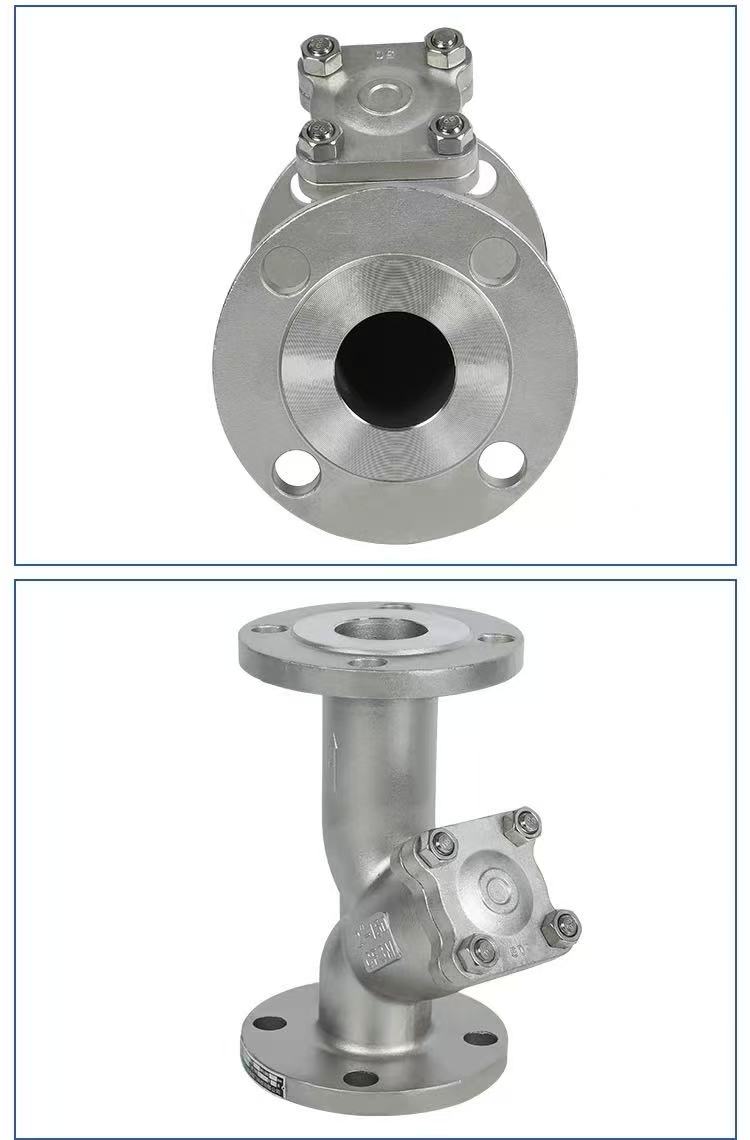

Amerikansk standard fläns Y-typ filter

Arbetsprincip

Shenchi-fabrikens integrerade American Standard Flange Y-type Filter fungerar enligt principen om filterskärmsavlyssning. Mediet kommer in i huset från inloppsänden och strömmar genom filtersilen inuti den Y-formade strukturen. Fasta föroreningar blockeras inuti filtersilen, medan rent medium passerar genom och kommer ut från utloppsänden. Filtersilens totala yta är 3-4 gånger rörets tvärsnittsarea, vilket resulterar i lågt motstånd och snabbt flöde. För tömning, skruva loss bottenpluggen eller ta bort flänsskyddet, ta ut filtersilen, rengör den och sätt tillbaka den. Huvudkroppen är gjord av WCB, SUS304 (CF8) eller SUS316L (CF3M) material, med hjälp av en integrerad gjutprocess, vilket resulterar i ett sömlöst hölje och pålitlig tryckmotstånd. Shenchi-produkter är lämpliga för föroreningsfiltrering i rörledningar som används i petroleum-, kemi- och vattenreningsindustrier.

Produktparametrar

Produktnamn: American Standard Flange Y-type Filter	Specifikationer: (1/8"-4") DN6-DN100Specifikationer: (1/8"-4") DN6-DN100
Nominellt tryck: PN16	Kroppsmaterial: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarder: ANSI, BS, DIN, ISO, JIS	Tillämplig temperatur: -20 ℃ ~ +150 ℃ (normal), upp till +350 ℃ (hög temperaturtyp), ner till -196 ℃ (låg temperaturtyp)
Invändigt metallmaterial: WCB, SUS304 (CF8), SUS316L (CF3M)	Medeltemperatur: Hög temperatur, låg temperatur, medeltemperatur, normal temperatur
Driftmetod: Manuell	Tätningar: EPDM, PPL
anslutning Metod: Flänsanslutning	Applikationer: Vatten, luft, gas, olja, vätskor, etc.
Ursprung: Kina	Prov: Prover tillgängliga

Nyckelpunkter för installation

Riktningsbekräftelse, flänsinriktning och åtdragning samt rörledningsstöd och skydd.

När du installerar Shenchi American Standard Flange Y-typfilter, var uppmärksam på tre nyckelpunkter: Bekräfta först flödesriktningen. Pilen på ventilhuset ska vara i linje med mediumflödesriktningen, och filtersilen ska installeras nedåt för att underlätta föroreningar. För det andra, se till att flänsen är inriktad och åtdragen. Flänsytorna ska vara parallella och koncentriska, packningen centrerad och bultarna ska dras åt diagonalt i steg för att undvika deformation av skalet. För det tredje, tillhandahåll rörledningsstöd och förfilterskydd. Filtret får inte bära vikten av rörledningen; rörledningen måste rengöras före installation för att avlägsna stora partiklar. Shenchi tillhandahåller detaljerade installationsinstruktioner, stöder ODM/OEM-anpassning, och filtermaskstorleken kan justeras efter behov för att säkerställa en långsiktig stabil drift av filtret.

Effektivt filtrerade ämnen

Shenchi ASME standardflänsfilter av Y-typ filtrerar primärt fast suspenderat material i rörledningsmedia. Detta inkluderar: svetsslagg, järnspån och rostrester från rörledningssvetsning; sand, jord, hampafibrer och rester av tätningsmedel som blivit över från konstruktionen; partiklar, kristaller och sediment som bärs av själva media; rostskala och skalfragment från den åldrande och skalande innerväggen av rörledningen; och metallspån och andra föroreningar i smörjolja. Filtreringsprecision är valbar från 50-300 mesh, beroende på den erforderliga renheten hos mediet. Tillverkade i Kina, ASME standard fläns Y-typ filter är gjorda av WCB, SUS304 och SUS316L material, erbjuder korrosionsbeständighet och anpassningsförmåga till olika medier.

Ämnen som inte lämpar sig för filtrering

Shenchi ASME B-flänsfilter av Y-typ är inte lämpliga för att filtrera följande ämnen: kemikalier lösta i mediet (såsom salter i saltlösning, syror och alkalier i lösningar); olja-vatten-emulsioner; trögflytande pastor eller kolloider; fibrösa mjuka föroreningar (som kan penetrera eller svepa runt filtersilen); och gasformiga föroreningar i gasformiga medier. För dessa media måste andra typer av filter väljas. Vid försäljning av ASME B-fläns-Y-typfilter kommer Shenchi att bekräfta mediaegenskaperna med kunden för att undvika felaktigt val. ASME B-flänsfilter av Y-typ med prislistor inkluderar detaljerade urvalsriktlinjer.
