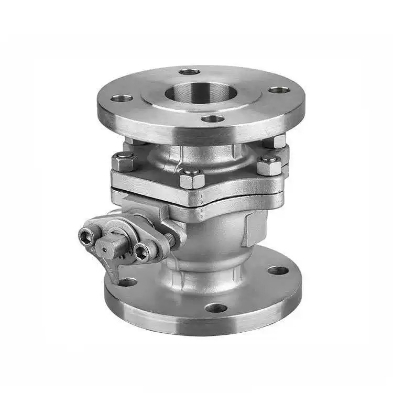

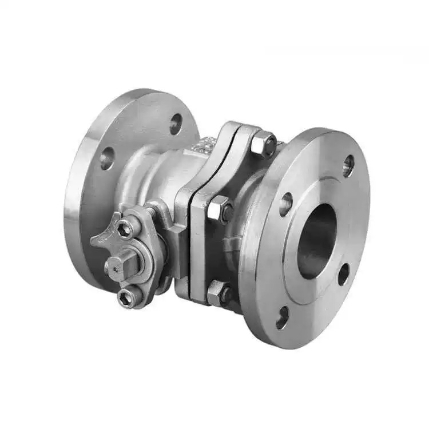

Amerikansk standard flänsad kulventil

Arbetsprincip

Flödet av media styrs genom att vrida kulan 90°.

Ett genomgående hål med samma diameter som röret är placerat i mitten av kulan. När handtaget eller ställdonet roterar kulan 90° tills det genomgående hålet är i linje med röraxeln, flödar mediet fritt utan hinder, ventilen är helt öppen och flödesmotståndet är nästan noll. När kulan roterar ytterligare 90° tills det genomgående hålet är vinkelrätt mot röret, blockerar den solida sfäriska ytan passagen helt, ventilen stänger och tillförlitlig avstängning uppnås.

Den amerikanska standardflänsade kulventilen antar en dubbelriktad tätningsdesign, vilket gör att media kan komma in från vilken riktning som helst utan begränsningar i flödesriktningen. Mjuka tätningar (PTFE/PPL) ger noll läckage, medan hårda tätningar är lämpliga för hög temperatur och högt tryck. Ventilskaftet har en anti-utblåsningsstruktur för att säkerställa säkerhet och tillförlitlighet under högt tryck. Shenchi ASME standard fläns kulventiler tillverkas strikt enligt API 608 standarder, erbjuder snabb drift och tät tätning, vilket gör dem idealiska avstängningsventiler för ASME standard pipelines inom olje-, kemi- och naturgasindustrin.

Produktparametrar

Produktnamn: American Standard flänsad kulventil	specifikationer: (1/8"-4") DN6-DN100
Nominellt tryck: PN16	Kroppsmaterial: WCB, SUS304 (CF8), SUS316L (CF3M) Kroppsmaterial: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarder: ANSI, BS, DIN, ISO, JIS	Tillämplig temperatur: -20 ℃ ~ +150 ℃ (normal), upp till +350 ℃ (hög temperatur), ner till -196 ℃ (låg temperatur)
Invändigt metallmaterial: WCB, SUS304 (CF8), SUS316L (CF3M)	Medeltemperatur: Hög temperatur, låg temperatur, medeltemperatur, normal temperatur
Driftmetod: Manua	Tätningar: EPDM, PPL
Anslutningsmetod: Flänsanslutning	Applikationer: Vatten, luft, gas, olja, vätskor, etc.
Ursprung: KinaUrsprung: KinaUrsprung: KinaUrsprung: Kina	Prov: Prover tillgängliga

Kärnstruktur och designhöjdpunkter

Shenchis högkvalitativa amerikanska standardflänsade kulventiler har en kärnstruktur som består av ventilkroppen, kulan, skaftet och sätetätningarna. Bollen kan vara antingen en flytande kuldesign (DN50 och lägre) eller en fast kuldesign (DN50 och högre). Bollens genomgående hål matchar rörets innerdiameter, vilket resulterar i nästan noll flödesmotstånd när det är helt öppet. En skaft anti-utblåsningsstruktur förhindrar att stammen flyger ut under högt tryck. En antistatisk enhet säkerställer ledningsförmåga mellan kulan och spindeln, vilket förhindrar uppbyggnad av statisk elektricitet. För ASME flänskulventiler med tillgängliga offerter tillhandahåller Shenchi detaljerade tekniska parametertabeller för att underlätta exakt modellval och budgetberäkning för kunder.
