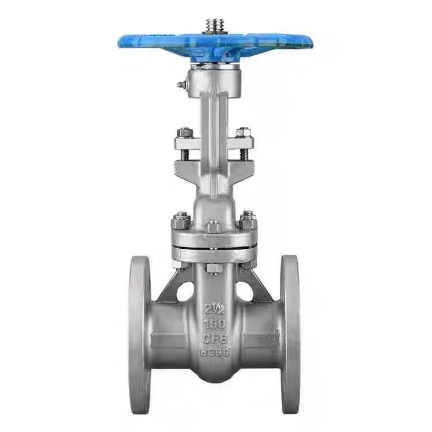

Amerikansk standard stigande spindelflänsad grindventil

Arbetsprincip för ASME stigande stamflänsad grindventil

När operatören vrider på handratten driver handratten ventilskaftet att rotera. Den trapetsformade gängan vid den övre änden av ventilskaftet griper in i ventilskaftets mutter och omvandlar rotationsrörelsen till axiell linjär rörelse. Eftersom ventilskaftet och grinden är anslutna, kommer ventilskaftet att driva grinden att stiga eller falla tillsammans.

För att öppna ventilen, vrid handratten moturs. Ventilskaftet driver porten att röra sig uppåt i en linjär rörelse, vilket gör att porten frigörs från ventilsätet. När grinden höjs till en höjd lika med två gånger ventilens nominella diameter är vätskepassagen helt fri, och ventilen är i helt öppet läge. Under drift vrids ratten vanligtvis till det läge där den inte kan vridas längre, och vrids sedan tillbaka ett halvt varv till ett varv för att uppnå det helt öppna läget, vilket förhindrar att ventilspindeln låser sig på grund av temperaturförändringar.

För att stänga ventilen, vrid handratten medurs. Ventilskaftet driver porten att röra sig nedåt i en linjär rörelse, vilket får porten att trycka mot ventilsätet. Vridmomentet som appliceras av handratten genererar en forcerad tätningskraft, och trycket från mediet i rörledningen pressar också porten mot det andra ventilsätet, vilket bildar en självtätande effekt. Denna dubbelverkan säkerställer noll läckage när den är stängd.

Kärnan i en stigande spjällventil är att ventilspindeln stiger och faller synkront med spjället. Operatörer kan visuellt bestämma ventilens öppet/stängda tillstånd genom att observera längden på ventilskaftet som sträcker sig utanför ventilkåpan – ju längre spindeln sträcker sig, desto bredare är ventilen öppen; när spindeln är helt indragen stängs ventilen.

Det är särskilt viktigt att notera att ASME (American Standard) stigande spindelflänsventiler endast kan användas i helt öppna eller helt stängda lägen och inte kan användas som styrventiler. Om det lämnas i ett delvis öppet läge under en längre period kommer det höghastighetsflytande mediet att erodera tätningsytorna, vilket orsakar slitage på grinden och sätet, vilket i slutändan leder till ventilläckage. Dessutom kan mediet strömma in från vardera sidan av slussventilen i båda riktningarna, vilket eliminerar behovet av att beakta flödesriktningen under installationen och underlättar platsens layout.

Produktparametrar

Hög temperatur och högt tryck motstånd

Shenchi ASME standard stigande stamflänsade grindventiler har två kärnprestandafördelar: hög temperaturbeständighet och högtrycksbeständighet. WCB-material tål temperaturer upp till 425 ℃, medan rostfritt stål är lämpligt för ett bredare temperaturområde. Klass 150 tryckklassificering, arbetstrycket når 1,9 MPa vid rumstemperatur, vilket överstiger PN16-standarden. Tätningar finns i högtemperaturbeständig PPL eller vattenbeständig EPDM-typ. Tillverkad i Kina implementerar Shenchi omfattande kvalitetskontroll från råvaror till färdiga produkter, vilket säkerställer en långsiktig stabil drift under hög temperatur och högt tryck.

Pålitlig högtrycksprestanda som överstiger klass 150-standarder

Shenchis ASME B16.10 standard stigande spindelflänsslussventil har pålitlig högtrycksmotstånd. Flänsanslutningen överensstämmer med ASME B16.10 standarder, med jämnt åtdragna bultar och jämn tryckfördelning på packningarna. Klass 150-klassificeringen erbjuder ett arbetstryck på 1,9 MPa vid rumstemperatur, med riklig uppmätt tryckmarginal. Ventilhusets väggtjocklek är utformad enligt ASME-standarder, vilket överträffar nationella standarder för ökad säkerhet. Shenchi erbjuder rabatterade ASME standard stigande spindelflänsventiler; Massinköp berättigar till rabatter och säkerställer en långsiktig stabil drift under högt tryck.

Factory Direct Procurement och OEM Customization Support

Shenchi, som leverantör av ASME (American Standard) stigande spindelflänsventiler, erbjuder provtillverkningstjänster. Vi erbjuder rabatterade ASME-flänsventiler med stigande spindel till transparenta fabrikspriser, vilket eliminerar mellanhänder. Vi stöder ODM- och OEM-anpassning; material, diametrar, flänsstandarder och driftmetoder kan alla anpassas efter dina behov. Våra ASME stigande spindelflänsventiler är enkla att underhålla, med en enkel struktur och låga underhållskostnader. Tillverkade i Kina, Shenchi ASME stigande spindelflänsventiler är pålitliga i kvalitet och har stabila leveranstider. Globala kunder är välkomna att kontakta Shenchi för detaljerade tekniska parametrar och de senaste förmånliga offerterna.
