Invändig tråd x Butt-Weld Union

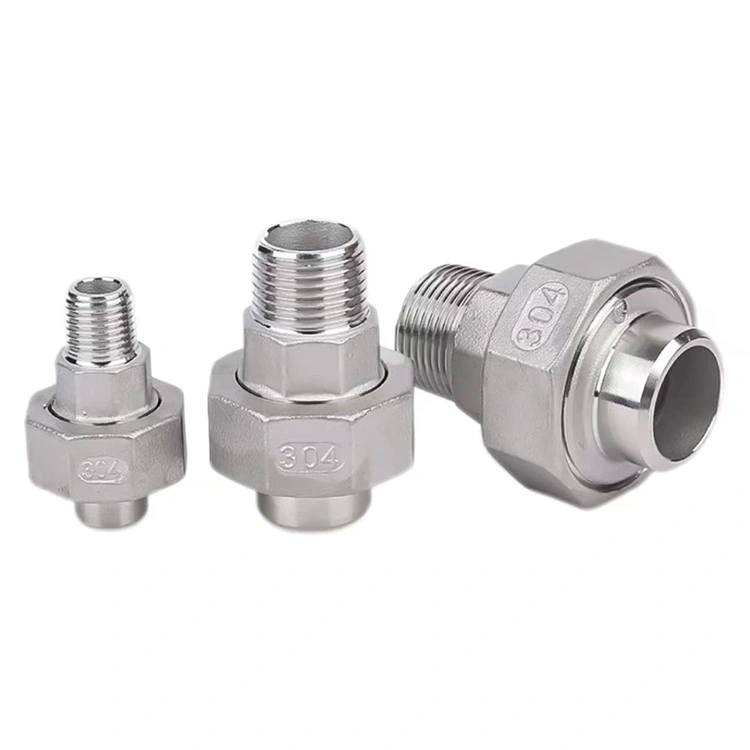

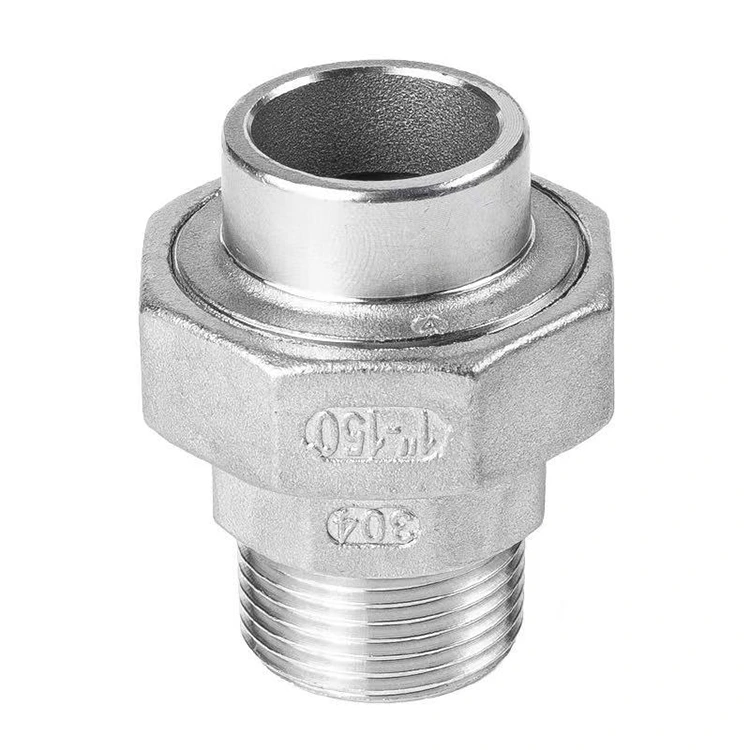

Som en professionell tillverkare av rördelar i Kina presenterar Shenchi Female Thread x Butt-Weld Union - en sammansatt rörledningskoppling som sömlöst integrerar en hongängad ände med en stumsvetsände i en enda enhet.

Som en högpresterande beslag ligger kärnfunktionen hos Female Thread x Butt-Weld Union i att underlätta det sömlösa gränssnittet mellan gängade anslutningssystem och svetsade rörledningssystem. Den hongängade änden är precisionsbearbetad med avancerad CNC-teknik, vilket säkerställer exakta gängprofiler och pålitlig tätning; det möjliggör direkt anslutning till externt gängade enheter som ventiler, kranar och instrumentering.

Stumsvetsänden har en förbearbetad fas (fasning) utformad för att smältas direkt till rörledningen via TIG (argonbågsvetsning), vilket skapar en permanent, läckagesäker tätning. Tillverkad av högkvalitativt rostfritt stål eller mässing, denna union är klassad för ett arbetstryck på över 1,6 MPa och fungerar inom ett temperaturområde på -20°C till 120°C. Det används i stor utsträckning i nybyggnationsprojekt för att koppla samman svetsade huvudrörledningar med gängade grenledningar, såväl som i renoveringsprojekt för att koppla samman svetsade system med gängad utrustning. Med sina högpresterande möjligheter erbjuder den en enkel men pålitlig lösning för komplexa utmaningar i rörledningsanslutningar.

Produktspecifikationer

Kärnstruktur och designhöjdpunkter

1. Integrerad kompositstruktur

Shenchi Female Thread x Butt-Weld Union har en innovativ integrerad kompositstruktur, som exakt kombinerar den invändiga gängade änden och stumsvetsänden i en enda kropp. Detta eliminerar komplexiteten i samband med att använda flera adapterkopplingar och minskar avsevärt potentiella läckagepunkter. Produkten formas via en enstegs smidesprocess, vilket resulterar i en tät materialstruktur och hög mekanisk hållfasthet.

2. Precision invändig gängning

Den hongängade änden är bearbetad med högprecisions CNC-utrustning; gängprofilen är standardiserad, och ingreppet är tätt och uppfyller till fullo internationella standarder för kvinnliga tråd x stumsvetsförband. Gängspecifikationer täcker BSPP, BSPT, NPT och metriska standarder, vilket säkerställer perfekt kompatibilitet med ett brett utbud av hangängade rördelar och utrustning, både inhemsk och internationell.

3. Optimerad stumsvetsände

Stumsvetsänden har en förbearbetad standardfasning (fasning), vilket eliminerar behovet av sekundär förberedelse på plats under installationen. Vid anslutning till rörledningar via TIG-svetsning uppnår svetsfogen en styrka motsvarande basmaterialets, vilket skapar ett permanent, integrerat rörledningssystem. Rörets väggtjocklek har optimerats för att säkerställa både svetsintegritet och enkel hantering.

4. Mellanliggande unionsstruktur

Produkten har en löstagbar mellanliggande kopplingsstruktur, med en precisionsgängad anslutning och en högkvalitativ tätningspackning. Denna design säkerställer flexibilitet under installationen samtidigt som det underlättar framtida underhåll. För inspektion eller reparation kan rörledningen kopplas ur helt enkelt genom att lossa den mellanliggande kopplingen, för att undvika behovet av att skära eller svetsa om rörfogarna. II. Konfiguration av nyckelkomponenter

Shenchi Female Thread x Butt-Weld Union består av följande nyckelkomponenter:

Stomme: Tillverkad av högkvalitativt 304 rostfritt stål eller mässing, precisionssmidd i ett enda stycke.

Unionsmutter: Tillverkad av höghållfast material med en korrosionsskyddande ytbehandling; utformad för att förhindra gängavskalning även efter upprepad montering och demontering.

Tätningspackning: Består av specialgummi som är resistent mot höga temperaturer och åldrande; inbäddad i ett försänkt spår för att säkerställa automatisk tätning.

Invändig gängad ände: Precisionsbearbetad med CNC-teknik, med olika gängstandarder tillgängliga för val.

Installationsriktlinjer

1. Installation av svetsad ände

Rengör den svetsade änden och rörets avfasning. Bibehåll en koncentricitetsavvikelse på mindre än 0,5 mm. Utför rotsvetsning med TIG (GTAW) för att säkerställa full penetration vid svetsroten; efter att ha slutfört kapsylpasset, inspektera svetsen med avseende på porositet eller slagginneslutningar.

2. Installation med invändig gängad ände

Se till att ytan på den hangängade rörkopplingen är ren. Skruva in hankopplingen manuellt i den hongängade änden av kopplingen. Använd en skiftnyckel för att dra åt den till det specificerade standardmomentet; den interna tätningspackningen kommer automatiskt att komprimeras för att bilda en läckagesäker tätning.

3. Försiktighetsåtgärder

Under installationen, förhindra att värme som genereras av svetsning överförs till tätningspackningsområdet. Vänta tills svetsfogen har svalnat helt innan du utför någon montering eller demontering av överfallsmuttern.

Riktlinjer för underhåll

Regelbunden inspektion: Var sjätte månad, kontrollera kopplingsleden för tecken på läckage eller lösa gängor.

Byte av packning: Om tätningspackningen visar tecken på åldrande eller slitage, lossa helt enkelt kopplingsmuttern för att enkelt byta ut den.

Gängunderhåll: Efter långvarig drift, applicera en liten mängd rostskyddssmörjmedel på gängorna.

Inspektion av svetsände: Kontrollera svetssömmen för korrosion eller sprickor; Om problem upptäcks, utför åtgärdande svetsning omedelbart.

Systemservice: När utrustning kräver demontering för underhåll, lossa helt enkelt den centrala kopplingsmuttern – det finns ingen anledning att skära av rören.

Varför välja Shenchi?

1. Strikt kvalitetskontroll

Omfattande kvalitetskontroll implementeras genom hela processen, från råvaruanskaffning till slutlig inspektion. Varje färdig produkt genomgår 100 % dimensionell verifiering och läckagetest innan den lämnar fabriken.

2. OEM/ODM-anpassningstjänster

Vi erbjuder skräddarsydda tjänster för gängning, paketering och produktmärkning. Vi tillhandahåller snabba svarsmöjligheter för icke-standardiserade specifikationer och speciella materialkrav.

3. Mycket konkurrenskraftiga fabrikspriser

Som leverantör direkt från fabrik erbjuder vi rabatterade priser och nivåbaserade volymbaserade incitament.

4. Långsiktiga, win-win-partnerskap

Vi strävar aktivt efter att etablera långsiktiga samarbetsrelationer med grossister, ingenjörsfirmor och rörentreprenörer. V. Relaterade produktrekommendationer

Vårt företag tillverkar också en kompletterande produkt inom samma serie: en koppling med en utvändig gänga i ena änden och en stumsvetsanslutning i den andra. Ena änden använder en utvändig gänga för att ansluta med invändigt gängade beslag, medan den andra har en stumsvetskonfiguration. Dessa två produkter kompletterar varandra perfekt och tillgodoser på ett omfattande sätt anslutningskrav för både gängade och svetsade rörsystem. Vi bjuder varmt in både nya och befintliga kunder att fråga och lägga beställningar.

Slutsats

Att välja Zhejiang Shenchi Female Thread x Butt-Weld Union – stolt tillverkad i Kina – innebär att man väljer innovativ design, pålitlig prestanda och bekvämt underhåll. Vi ser fram emot att samarbeta med grossister över hela världen för att bygga en ljusare framtid tillsammans.
