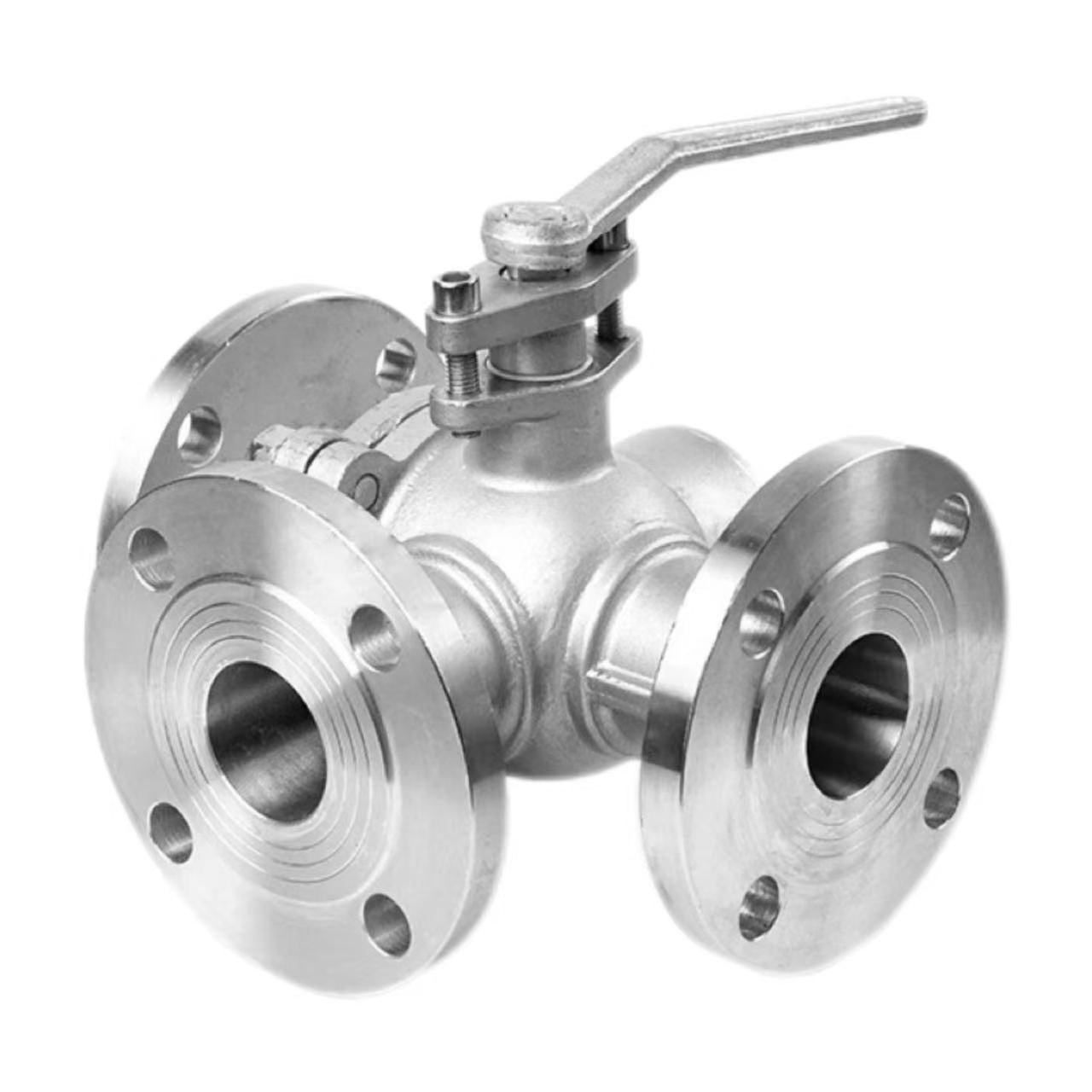

Trevägs kulventil med fläns

Arbetsprincip

Arbetsprincipen för Shenchi-fabrikens korrosionsbeständiga trevägsflänskulventil är baserad på de L-formade eller T-formade kanalerna som skärs in i kulan. Kulan placeras i mitten av ventilkroppen och roteras av ett handtag. När kulan roterar kommer kanalerna i linje med eller förskjutna från olika ventilportar, vilket förverkligar omkoppling, sammanslagning eller splittring av mediumflödesriktningen.

L-formad boll:

 Genom att rotera 90° kan mediet byta från inloppet till vilket utlopp som helst, lämpligt för att vända scenarier med ett inlopp och två utlopp eller två inlopp och ett utlopp, som växelvis tillförsel av vätska till två reaktorer.

T-formad boll:

Genom att rotera 180° kan alla tre portarna anslutas samtidigt eller vilka två portar som helst att kopplas samman, lämpligt för att blanda två media och sedan mata ut (sammanfoga), eller dela upp ett media i två utgångar (dela), såsom i luftkonditioneringssystem för varmt och kallt vatten.

Produktparametrar:

Produktnamn: Trevägsflänsad kulventil	Specifikationer: (1/8"-4") DN6-DN100
Nominellt tryck: PN16	Kroppsmaterial: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarder: ANSI, BS, DIN, ISO, JIS	Tillämplig temperatur: -20 ℃ ~ +150 ℃ (standard), upp till +350 ℃ (hög temperatur), ner till -196 ℃ (låg temperatur)
Invändigt metallmaterial: WCB, SUS304 (CF8), SUS316L (CF3M)	Medeltemperatur: Hög temperatur, låg temperatur, medeltemperatur, normal temperatur
Driftmetod: Manuell	Tätningar: EPDM, PPL
Anslutningsmetod: Flänsanslutning	Applikationer: Vatten, luft, gas, olja, vätskor, etc.
Ursprung: Kina	Prov: Prover tillgängliga

Fördelar med flänsanslutning:

Shenchi 3-vägs flänsade kulventiler använder flänsanslutningar. Jämfört med gängade anslutningar ger flänsanslutningar högre tryckmotstånd; PN16-klassificeringen kan stabilt motstå 1,6 MPa tryck. Demontering är bekvämt, vilket underlättar regelbunden inspektion och underhåll av rörledningen. Tillförlitlig tätning säkerställs; flänspackningen och bultarna samverkar för att eliminera risken för läckage. Lämplig för rörledningar med stor diameter; för diametrar över DN50, där gängade anslutningar är svåra, är flänsar standardvalet. Shenchi, en kinesisk tillverkare av 3-vägs flänsade kulventiler, erbjuder flänsar som överensstämmer med ANSI-, BS-, DIN- och JIS-standarder och möter globala kunders behov.

Installationsnyckelpunkt 1: Flänsjustering

Flänsinriktning När Shenchi trevägsflänskulventil installeras måste flänsytorna vara inriktade. De två flänsarna ska vara parallella och koncentriska, med avvikelsen som inte överstiger det tillåtna området för flänspackningen. Att tvinga bultarnas inriktning kommer att orsaka ventilkroppsdeformation, vilket påverkar kulrotationen och tätningsprestanda. Efter uppriktningen ska packningen placeras i mitten och får inte förskjutas. En lågpris trevägs kulventil med fläns är inte lika med låg kvalitet; Shenchi-produkter erbjuder hög precision och enklare installation. Korrosionsbeständiga trevägsflänskulventiler har ytfinish med flänsar som uppfyller standarder, vilket säkerställer en mer tillförlitlig tätning.

Installationspunkt två: Bultåtdragning

Flänsbultar måste dras åt diagonalt i etapper. Applicera vridmoment gradvis i 2-3 steg, efter en 180° diagonal sekvens. Dra inte åt ena sidan på en gång, annars skapar ojämnt tryck på packningen läckagekanaler. Bultmoment måste uppfylla standardvärden; överdragning kommer att skada flänsen eller bultarna, medan underåtdragning kommer att resultera i otillräcklig tätning. Shenchi 3-vägs fläns kulventil fabrik tillhandahåller en rekommenderad vridmomenttabell för installatörer att hänvisa till. Dessa installationspunkter är avgörande för att säkerställa långvarig läckagefri ventildrift; vänligen följ specifikationerna strikt.

Installationspunkt 3: Rörledningsstöd och rengöring

Före installationen måste insidan av rörledningen rengöras för att avlägsna svetsslagg, järnspån, sand och andra föroreningar. Främmande föremål som kommer in i ventilkaviteten kan repa kulan eller tätningarna, vilket leder till läckor. Rörledningen måste stödjas oberoende; ventilen får inte bära vikten av rörledningen. T-flänskulventiler med stor diameter är tunga; Rörledningssänkningar kan dra flänsen utanför mitten och skada tätningen. Korrosionsbeständiga T-flänskulventiler är gjorda av WCB-, SUS304- eller SUS316L-material, med en ventilkärna av koppar eller rostfritt stål. Efter att ha slutfört installationspunkterna ska handtaget rotera fritt utan att fastna; ventilen är då klar att användas.
