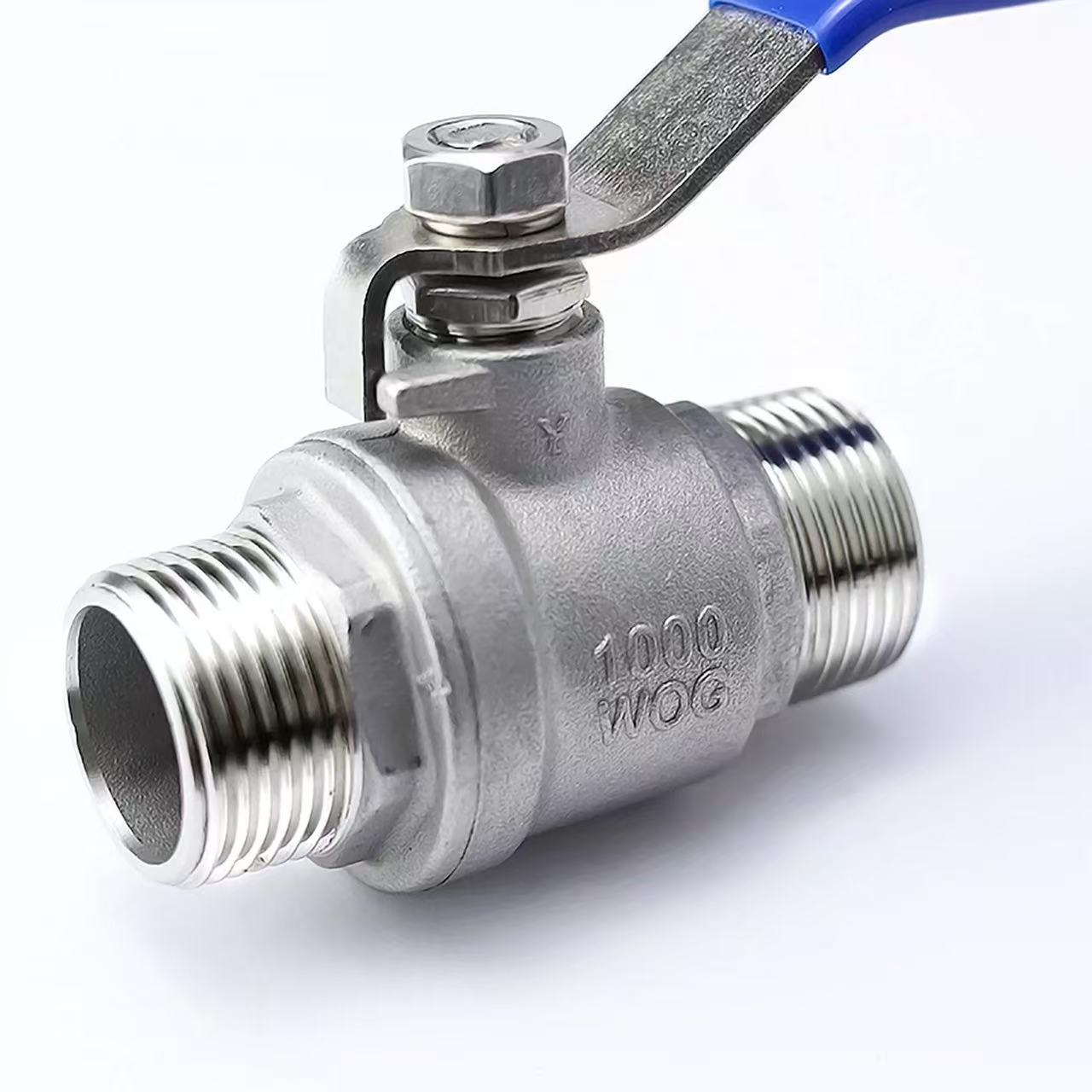

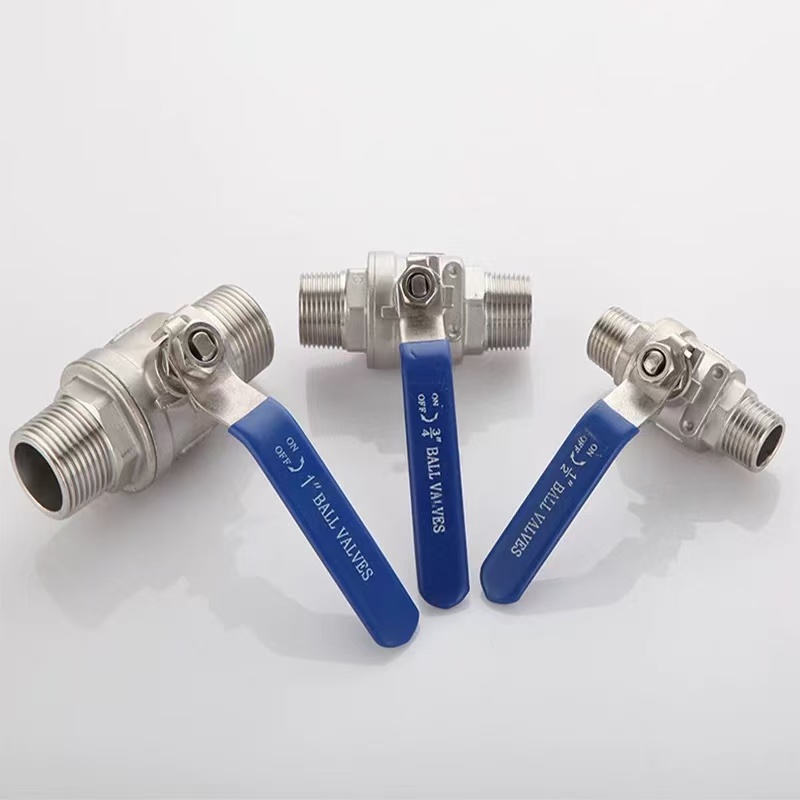

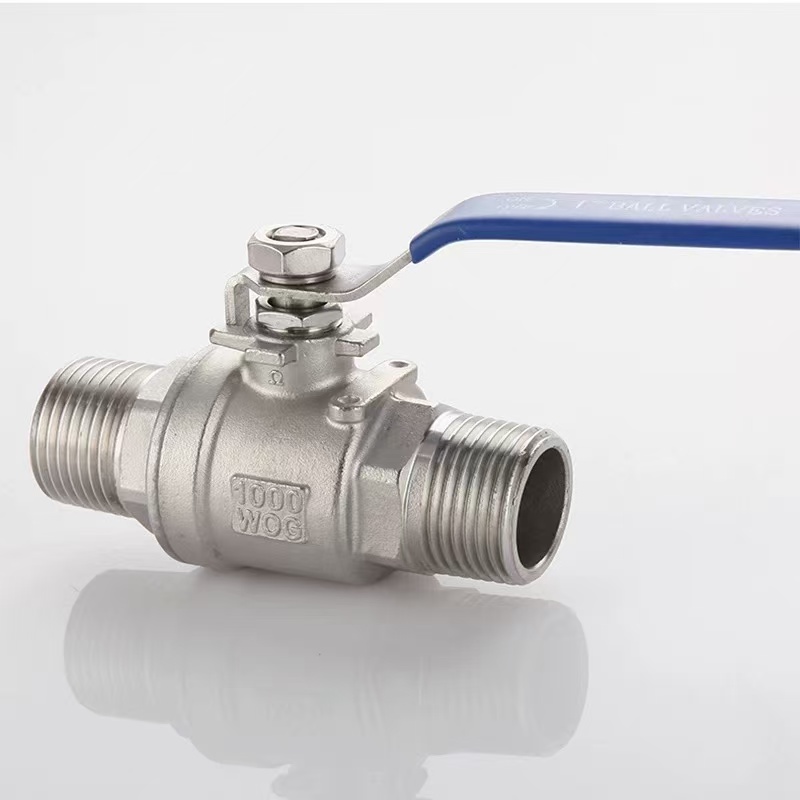

Tvådelad dubbel hangänga kulventil

Shenchi Science Popularization: Vad exakt är en högkvalitativ tvådelad dubbel hangängad kulventil?

En tvådelad dubbel utvändig gängad kulventil är en kulventil med hangängor i båda ändar, sammansatt av två kroppskomponenter. Shenchis version av denna ventil erbjuder kroppsmaterial i mässing, SUS304 eller SUS316L, med invändig metall som matchar kroppen för att eliminera risken för korrosion i flödesvägen. Den använder EPDM-tätningar och manuell drift, lämplig för vatten, luft, olja, gas och liknande medier. En "högkvalitativ tvådelad dubbel utvändig gängad kulventil" definieras av hög gängprecision, lågt arbetsmoment, lång tätningslivslängd och direkt anslutning till hongängade portar utan extra adaptrar.

Produktparametrar

Produktnamn: Tvådelad dubbel utvändig gängad kulventil	Specifikationer: (1/8"-4") DN6-DN100
Nominellt tryck: PN16	Kroppsmaterial: Mässing, SUS304, SUS316L
Standarder: ANSI, BS, DIN, ISO, JIS	Trådar: NPT, BSP, BSPT, DIN, etc.
internt metallmaterial: Mässing, SUS304, SUS316L	Medeltemperatur: hög temperatur, låg temperatur, medeltemperatur, normal temperatur
Driftmetod: Manuell	Tätning: EPDM
Anslutningsmetod: Gängad anslutning	Applikationer: Vatten, luft, gas, olja, vätskor, etc.
Ursprung: Kina	Prov: Prover tillgängliga

Inspektion och gänganslutning före installation för Shenchi tvådelad dubbel utvändig gängad kulventil

Shenchi, en tvådelad leverantör av kulventiler med dubbel utvändig gänga från Kina, rekommenderar att du kontrollerar att båda utvändiga gängorna på ventilhuset är oskadade och väl matchade med invändiga rörgängor före installation. Applicera måttlig PTFE-tejp jämnt i trådriktningen för 2-3 omslag. Shenchis premium tvådelade kulventil med dubbla yttre gängor har skiftnyckel vid gängrötterna. Använd en skiftnyckel på dessa lägenheter under installationen; Vrid aldrig den mellersta ventilkroppssektionen för att undvika att den inre kulkärnan förskjuts.

Nyckelpunkter för tätningspositionering och vridmomentkontroll för ventilkroppen

Nyckelkomponenter i en tvådelad dubbel utvändig gängad kulventil inkluderar de två kroppshalvorna, den centrala kulkärnan, spindeln och EPDM-tätningarna. I Shenchis design ansluter de två kropparna via mittgängor. Se till att tätningspackningen (mellan kroppshalvorna) är centrerad utan skevhet. Dra åt för hand tills det kommer i kontakt, använd sedan ett verktyg i ytterligare 1/4 varv. För stort vridmoment kommer att deformera EPDM-tätningar och orsaka fel. En prisvärd tvådelad kulventil med dubbel utvändig gänga bör aldrig kompromissa med tätningskvaliteten; korrekt vridmomentkontroll påverkar direkt ventilens livslängd.

Justeringsmetod på plats för ventilspindeltätning och brytarbegränsningsmekanism

Shenchis tvådelade dubbla yttre gängade kulventil har en EPDM O-ringstätning vid skaftet. Efter installationen, cykla manuellt ventilen två gånger för att kontrollera om det finns läckage vid stamroten. Om ett litet läckage uppstår, dra försiktigt åt spindelns tätningsmutter (högst 1/8 varv). Observera även handtagets stoppgränser: handtaget parallellt med röret indikerar öppet; vinkelrät indikerar stängt. En förstklassig tvådelad kulventil med dubbel utvändig gänga inkluderar mekaniska stopp vid extrema lägen. Tvinga aldrig förbi dessa stopp, eftersom skada på den inre kulkärnan och tätningsytorna kan uppstå

Undvikande av vanliga installationsfel och testprocedurer för tätning på plats

När du installerar Shenchis tvådelade kulventil med dubbla yttre gängor, undvik att: överlinda gängor med tätningsmedel som orsakar skräp i ventilhåligheten, använd rörtycklar direkt på ventilhusets yta eller att inte rengöra rörskräp före installation. Korrekt procedur: utför ett trycktest efter installationen, öppna långsamt ventilen, applicera tvålvatten på alla gängade anslutningar och kroppsskarvar och observera om det finns bubblor. En premium tvådelad kulventil med dubbel utvändig gänga bör inte upprätthålla något tryckfall under fem minuter vid PN16-testtryck. Efter testning, lämna ventilen halvöppen för att förhindra långvarig tätningskompression på ena sidan.
