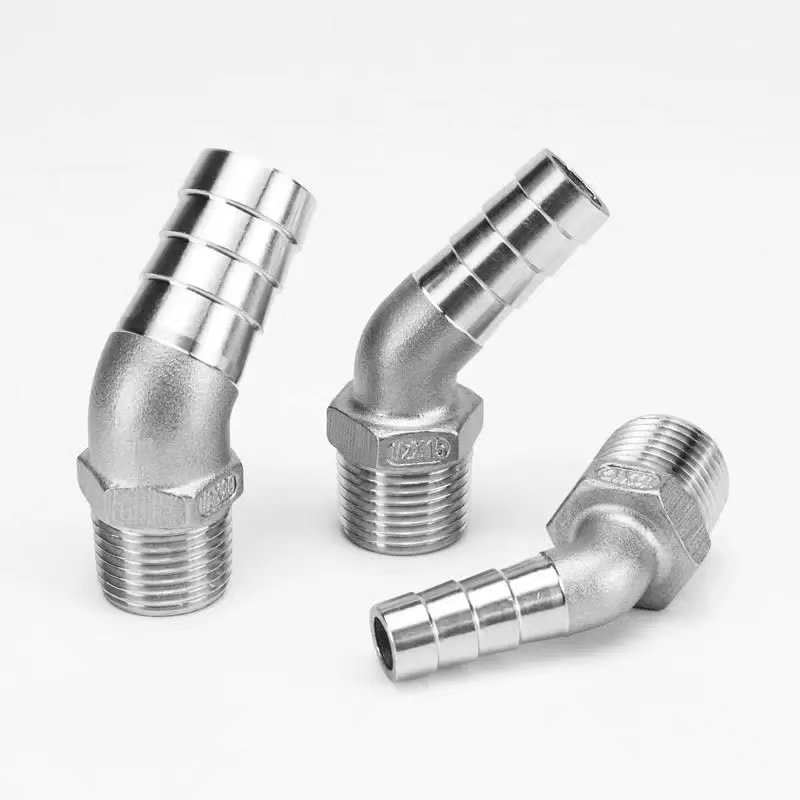

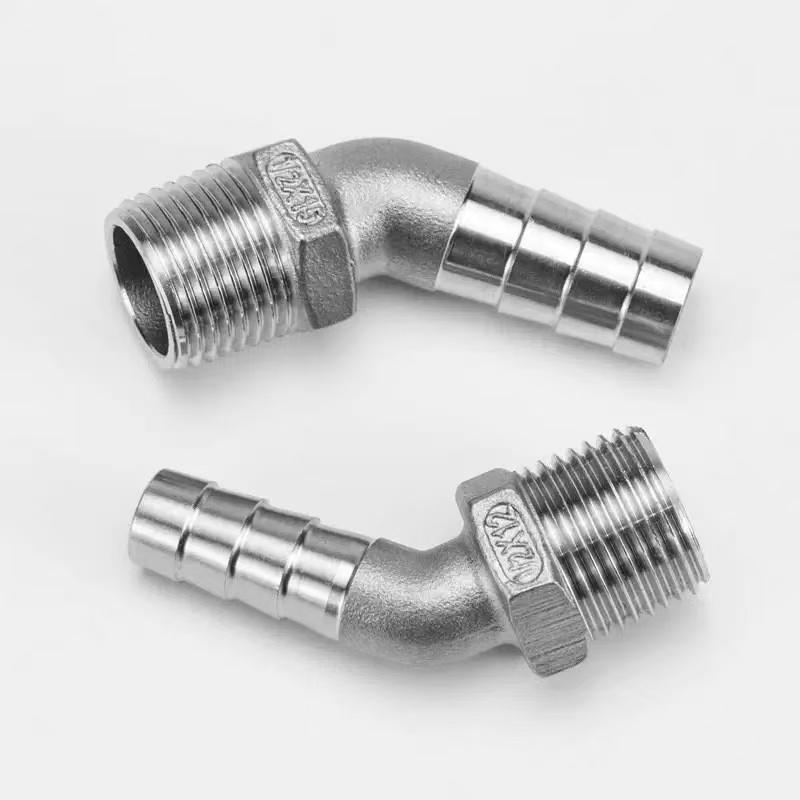

45-graders sexkantig hangänga armbågsfäste

Den 45-graders sexkantiga hangängade armbågskopplingen från Shenchi Factory är speciellt konstruerad för applikationer som kräver en jämn, 45-graders riktningsändring vid övergång från styv rörledning till flexibla slangar. Dess yttre gängände skruvas fast i en motsvarande invändigt gängad koppling, vilket säkerställer en läckagesäker tätning i metallrörsystemet. Den hullingförsedda slangänden, när den väl har satts in i en flexibel slang, använder en serie omvändvinklade hullingar för att greppa fast slangens innervägg; när den säkras med en slangklämma skapar detta en robust, halkskyddande anslutning. Den 45-graders vinklade designen minskar vätskeflödesmotståndet jämfört med vanliga 90-graders krökar, vilket gör den idealisk för rörsystem där minimering av tryckförlust är ett kritiskt krav. Dessutom underlättar den sexkantiga kroppen placerad i mitten av beslaget enkel åtkomst till verktyg och möjliggör snabb och effektiv installation.

Produktspecifikationer

Gängad / hullingförsedd anslutning

Shenchi 45-graders sexkantiga hangänga armbågsfäste har en design med dubbla gränssnitt, vilket möjliggör en pålitlig övergång mellan styva slangar och flexibla slangar:

Hangänga: De precisionsbearbetade utvändiga gängorna följer strikt internationella standarder (BSPT/NPT-alternativ tillgängliga). De kännetecknas av exceptionell gängregelbundenhet och bildar en metall-till-metall-tätning när de dras åt mot invändiga kopplingar, ventiler eller utrustning, vilket säkerställer en tillförlitlig tätning utan behov av överdrivet vridmoment. Gängytorna är släta och fria från grader, vilket förhindrar skador på matchande gängor under installationen.

Hullingförsedd ände: Denna ände har en hullingförsedd struktur med flera ringar med optimerade tandvinklar och djup. När en flexibel slang väl har satts in, bäddar hullingarna in sig i slangens innervägg för att skapa ett mekaniskt flerpunktsgrepp. När den säkras med en slangklämma i rostfritt stål uppnår monteringen ett utdragningsmotstånd som överstiger 50 kg. Den hullingförsedda änden finns i ett omfattande urval av storlekar, kompatibla med olika flexibla slangar från 3 mm till 25 mm i innerdiameter.

Tryckvärdering

Shenchi 45-graders hexagonal hangänga armbågsfäste erbjuder definierade tryckklasser för att möta kraven för olika driftsförhållanden:

Standardtryck: 1,6 MPa – lämpar sig för de allra flesta bostads-, kommersiella och lätta industriapplikationer, såsom vattenförsörjningssystem, jordbruksbevattning och allmänna industriella kylvattensystem.

Högtrycksalternativ: 316L-serien av rostfritt stål är klassad upp till 2,5 MPa—lämplig för applikationer med högre tryckkrav, såsom hydraulsystem och högtrycksrengöringsutrustning.

Testgaranti: Varje parti av dessa Kina-tillverkade 45-graders sexkantiga hangängade armbågskopplingar genomgår rigorösa fabrikstryckprovningar. Testtrycket är inställt på 1,5 gånger arbetstrycket, vilket säkerställer långvarig, stabil och läckagefri drift vid det nominella trycket.

Temperatur-tryckkurva: Inom driftstemperaturområdet -20°C till 120°C förblir tryckklassificeringen konstant; utanför detta temperaturintervall måste det tillåtna arbetstrycket minskas i enlighet med standardriktlinjerna.

Interoperabilitet och kompatibilitet

Shenchi 45-graders sexkantiga hangängade armbågsfäste är utformad med full hänsyn till interoperabilitets- och kompatibilitetskraven på den globala marknaden:

Gängstandardkompatibilitet: Finns i olika gängstandarder – inklusive BSPT (British Standard Pipe Taper) och NPT (American National Pipe Taper) – för att säkerställa kompatibilitet med rörsystem i olika regioner. Kunder kan välja lämpliga trådspecifikationer baserat på deras målmarknader.

Storleksintervall för slanghulling: Slangens hulling har ett omfattande utbud av specifikationer för ytterdiameter, som täcker storlekar från 1/4 tum till 1 tum (ca 6 mm–25 mm). Detta säkerställer kompatibilitet med de allra flesta flexibla slangtyper som för närvarande finns tillgängliga på marknaden, inklusive PVC-, gummi-, flätade och PU-slangar.

Materialkompatibilitet: Erbjuds i två rostfria stålkvaliteter—304 och 316L—för att möta olika mediekompatibilitetskrav. Grade 304 är lämplig för vatten och milt korrosiva media, medan Grade 316L är idealisk för användning med oljor, naturgas och mycket korrosiva miljöer.

Interoperabilitet över flera varumärken: Tillverkade i strikt överensstämmelse med internationella standarder, Shenchis högpresterande 45-graders hexagonala hangänga armbågskopplingar är helt utbytbara med kopplingar från stora inhemska och internationella märken, vilket eliminerar all oro angående kompatibilitetsproblem.

Varför välja oss?

1. Fabriksprissättning

Som tillverkare av primära källor eliminerar Shenchi mellanhänder för att erbjuda kunder rabatterade priser på våra 45-graders sexkantiga hangänga armbågsbeslag. Detta säkerställer överlägset värde – levererar bättre priser för likvärdig kvalitet eller högre kvalitet för samma budget.

2. Strigor kvalitetskontroll

Från det ögonblick som råvaror kommer in i vår anläggning tills de färdiga produkterna lämnar, genomgår varje Kina-tillverkad 45-graders sexkantig hangänga armbågsanpassning en inspektion i flera steg. Vi genomför strikta kontroller – inklusive materialspektroskopisk analys, gäng Go/No-Go mätning och trycktestning – för att garantera absolut produktkonsistens.

3. Robusta anpassningsmöjligheter

Shenchi stöder både ODM- och OEM-anpassning, vilket gör att vi kan skräddarsy specifikationer, dimensioner, gängstandarder, materialkvaliteter och ytfinishar för att möta specifika kundkrav. Vi tillhandahåller en omfattande, one-stop-service – från inledande design och formutveckling till massproduktion och slutlig leverans.
