L-Type Pagoda vattenrörskoppling

Produkttyper

Som en professionell kinesisk tillverkare av L-Type Pagoda Water Pipe Connectors erbjuder Shenchi två primära produkttyper:

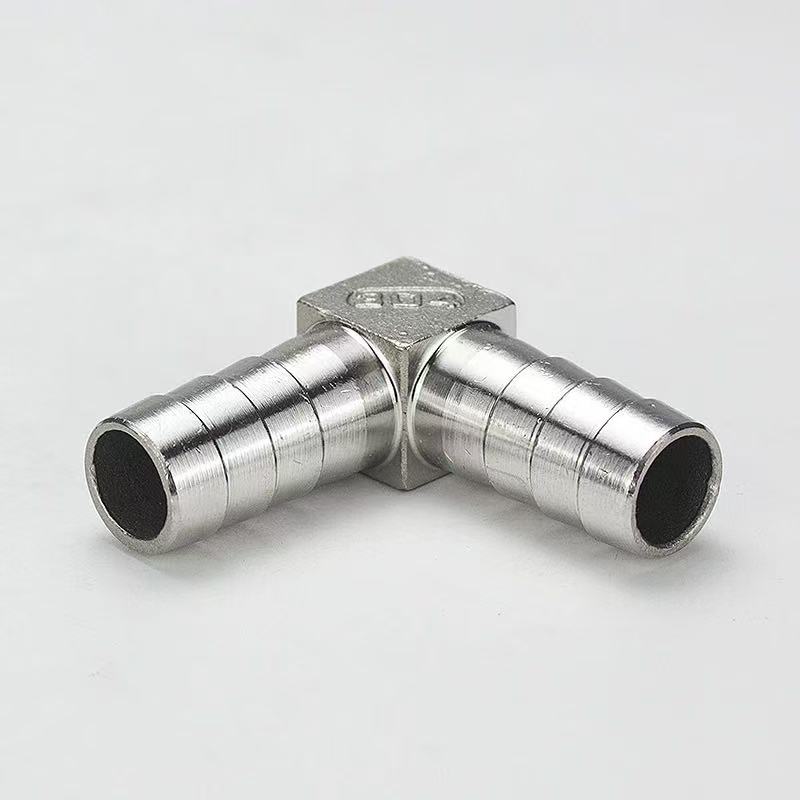

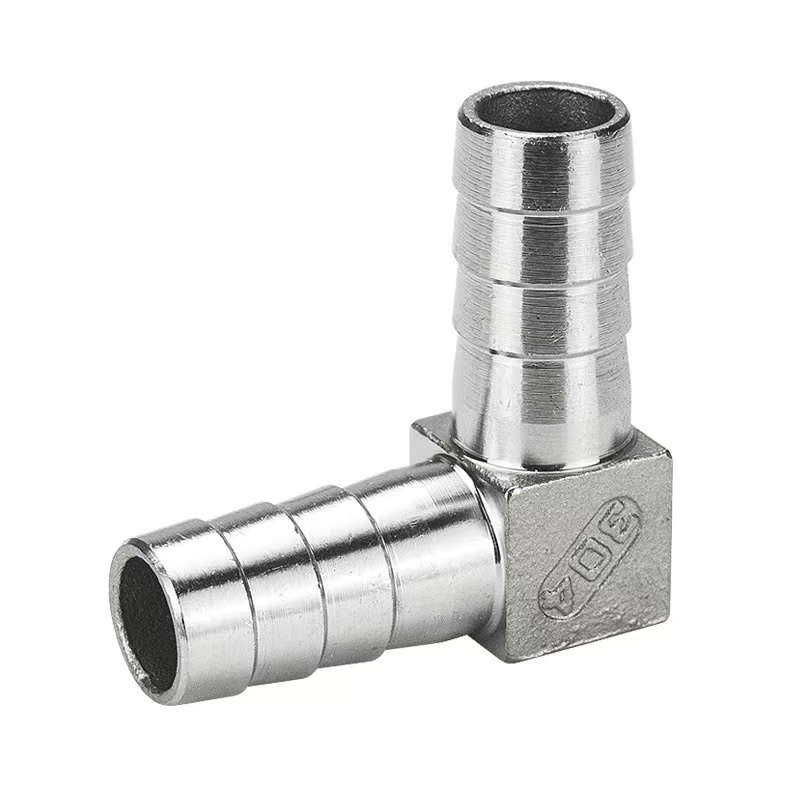

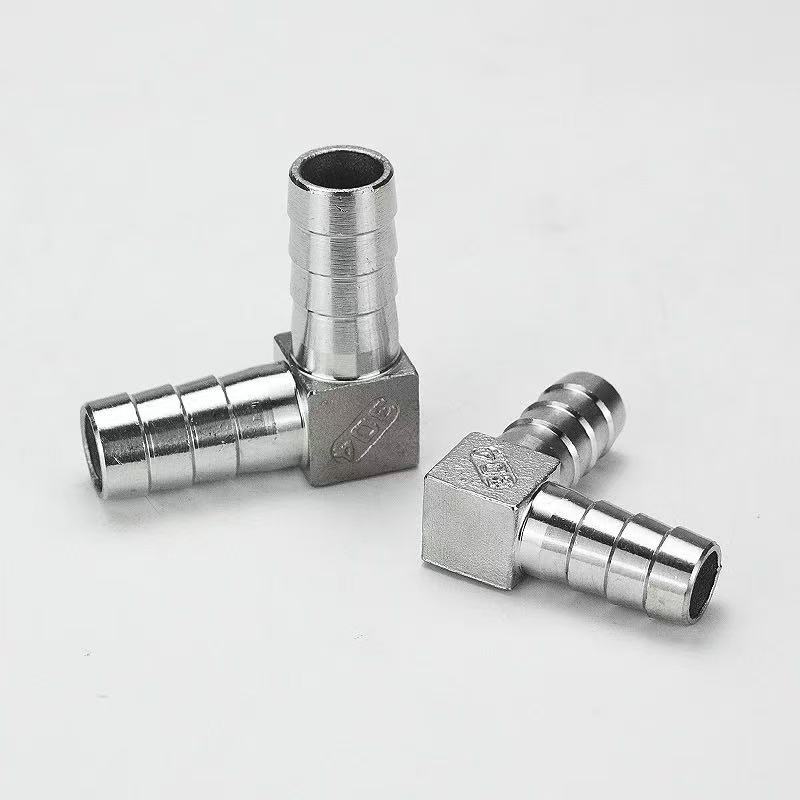

L-Type Pagoda Water Pipe Connector: Båda ändarna har en hullingförsedd pagodstruktur, designad för att skapa en 90-graders riktningsanslutning mellan två flexibla slangar.

L-Type hangängad pagodanslutning: Ena änden har en hullingförsedd pagodstruktur för anslutning till en flexibel slang, medan den andra änden har externa (han)gängor, designade för att skapa en 90-graders riktad anslutning mellan en slang och en utrustning med en intern (hon)gängad port.

Båda typerna har en 90-graders vinklad design med identiska specifikationer för de hullingförsedda pagodändarna. De finns i ett urval av material: 304 rostfritt stål, 316L rostfritt stål eller mässing. Nyckelskillnaden ligger i anslutningsmetoden: den förra underlättar en direkt slang-till-slang-koppling, medan den senare underlättar en övergångskoppling mellan en slang och en utrustning, och erbjuder därigenom flexibla valmöjligheter för att passa olika installationsscenarier.

Vad är skillnaden mellan L-Type Pagoda Water Pipe Connector och L-Type hangängade Pagoda Connector?

Kärnskillnad: Shenchi L-Type Pagoda Water Pipe Connector har ett gränssnitt med dubbla hullingar (båda ändarna är hullingförsedda pagodhuvuden, designade för direkt anslutning till flexibla slangar). L-Type hangängade pagodanslutning har en utvändig gänga i ena änden och en hullingförsedd pagod i den andra, designad för att ansluta en flexibel slang till ett styvt rör eller ventilhus med invändiga gängor. Shenchi’s högpresterande L-Type Pagoda vattenrörsanslutningar är smidda av mässing eller 304/316L rostfritt stål; deras 90-graders rätvinkliga struktur är idealisk för omdirigering av rörledningar. Designen med dubbla hullingar säkerställer ett tätt, säkert grepp—speciellt när den är ihopkopplad med slangklämmor—för att förhindra lossning och läckage. Dessa beslag erbjuder utmärkt motståndskraft mot tryck, korrosion och åldrande. Varianten 316L i rostfritt stål är speciellt lämpad för starkt korrosiva miljöer, såsom de som involverar havsvatten eller kemisk bearbetning. Lätt att installera, dessa kopplingar är idealiska för lågtrycksslanganslutningar i VVS, pneumatiska system och industriella vätskeapplikationer, och erbjuder exceptionell stabilitet och hållbarhet.

Produktspecifikationer

Installationsinstruktioner

Shenchi-märket L-Type Pagoda Water Pipe Connector, tillverkad enligt nationella standarder, är lätt att installera. Genom att följa stegen nedan säkerställs en tillförlitlig anslutning:

Steg 1: Slangklippning

Använd en specialiserad slangskärare för att skära änden av slangen rakt och platt, undvik vinklade skärsår eller grader, för att säkerställa en perfekt passform mot pagodens hullingar. För flätade eller förstärkta slangar rekommenderas att använda en hetskärningsmetod för att täta kanterna och förhindra fransning.

Steg 2: Pagoda End Connection

Sätt in slangen vertikalt på pagodänden tills slangytan kommer i kontakt med basen på pagodanslutningen. Pagodens hullingar har en trappstegsdesign som skapar flera tätningsringar när slangen väl sätts in. För högtryckstillämpningar, säkra anslutningen med en slangklämma av rostfritt stål eller fjäderklämma; klämman ska placeras mellan den andra och tredje pagodens hullingar.

Steg 3: Anslutning med gängad ände

Välj lämplig tätningsmetod för den gängade änden baserat på dess specifikationer: G-gängor (parallella rörgängor) kräver en gummi- eller kopparpackning för tätning; NPT- eller R-gängor (avsmalnande rörgängor) kräver lindning av 3–5 varv PTFE-gängtätningstejp innan de dras åt. När du drar åt, applicera skiftnyckeln på kopplingens sexkantiga kropp för att förhindra att vridmoment överförs till slanganslutningspunkten.

Steg 4: Trycktestning

Efter avslutad installation, utför ett statiskt trycktest vid 1,5 gånger systemets arbetstryck. Om inga läckor observeras efter att detta tryck hållits i 3 minuter, är enheten klar att användas. Installationsproceduren för motsvarande L-Type hangängade Pagoda Connector i den här serien är identisk – skiljer sig endast i gängtyp – vilket möjliggör flexibelt val baserat på de specifika gränssnittskraven.

Applikationsfält

1. Utrustning för vattenbehandling

L-Type Pagoda Water Pipe Connector är designad för 90-graders riktade anslutningar mellan PE- och PU-slangar i vattenrenare, vattenavhärdare och RO-system (omvänd osmos). När den är tillverkad av 316L rostfritt stål uppfyller den livsmedelsgodkända sanitära krav. En kompletterande L-Type hangängad Pagoda Connector inom samma serie finns tillgänglig för applikationer där utrustningens gränssnitt har en intern (hon) gänga.

2. Pneumatiska automationssystem

Används för pneumatisk slangdragning i luftkompressorer, pneumatiska ventilgrenrör och automatiserade monteringslinjer. Dess L-formade struktur bevarar intern utrustningsutrymme, medan kompatibilitet med snabbkopplingshylsor underlättar snabb montering, demontering och underhåll.

3. Sanitetsartiklar och hushållsapparater

Ansluter vattenintagsslangar till smarta toaletter, diskmaskiner, tvättmaskiner och liknande apparater. När den är konstruerad av mässing erbjuder L-Type Pagoda Water Pipe Connector utmärkt värmeledningsförmåga, vilket gör den lämplig för varmvattenledningar. L-Type hangängade Pagoda Connector är designad för att rymma ett bredare utbud av gränssnittsstandarder som finns i importerad utrustning.

4. Industriella kyl- och smörjsystem

Appliceras i verktygsmaskiners kylledningar och hydrauliska smörjsystem. Den rostfria stålkonstruktionen ger överlägsen korrosionsbeständighet, vilket möjliggör pålitlig prestanda i krävande miljöer som involverar oljedimma, skärvätskor och liknande komplexa driftsförhållanden.
