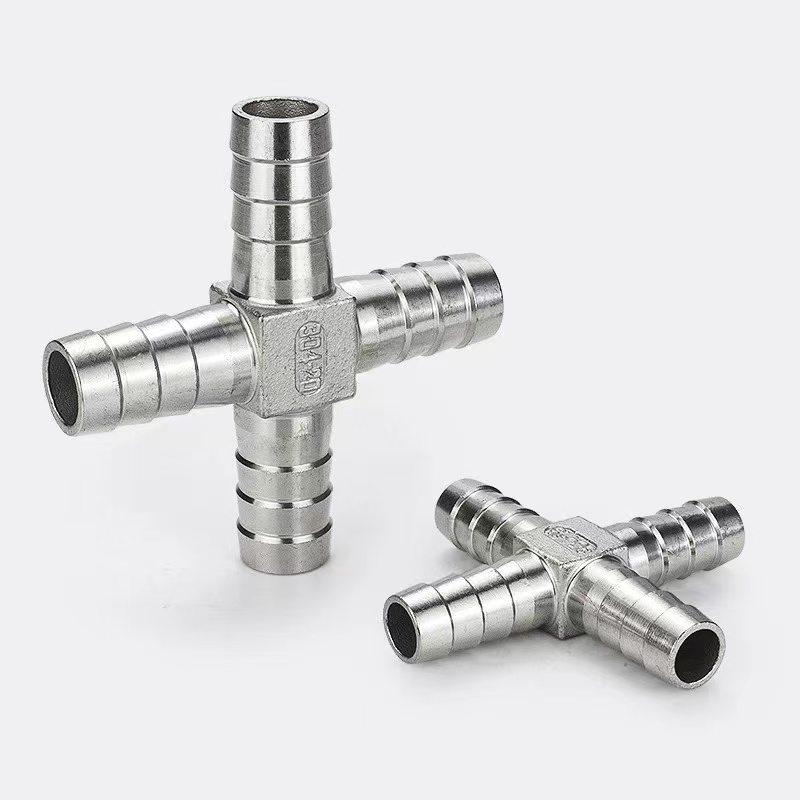

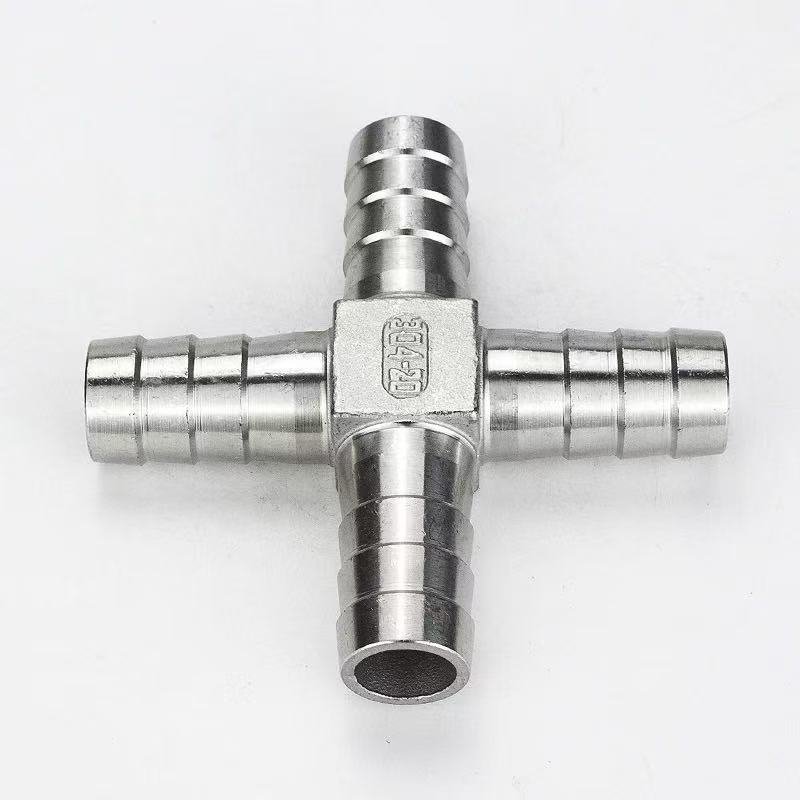

Cross-Type Pagoda Water Pipe Fitting

Som en professionell tillverkare av rördelar i Kina erbjuder Shenchi Factory Cross-Type Pagoda Water Pipe Fitting - en fyrvägsavledningskomponent. Dess huvudkropp har fyra korsformade "pagoda" (hullingförsedda) portar, konstruerade för att jämnt fördela en enda vätskeinmatning i tre grenledningar eller för att konsolidera flera ingångar till en. Tillverkad av mässing, 304 rostfritt stål eller 316L rostfritt stål, uppvisar produkten exceptionell korrosionsbeständighet och är lämplig för applikationer inom vattenbehandling, pneumatiska system, jordbruksbevattning och medicinsk utrustning. De hullingförsedda åsarna har en antiglidspårdesign; när de används i kombination med slangklämmor säkerställer de en säker anslutning, underlättar installationen och möjliggör effektiv "en-in, tre-ut" vätskeavledning.

Produktspecifikationer

Kärnbeskrivning

Cross-Type Pagoda Water Pipe Fitting är en fyrvägs vätskeavledningskomponent. Dess huvudkropp har fyra hullingförsedda portar i pagodstil, arrangerade i en korskonfiguration, utformade för att jämnt fördela en enda vätskeström i tre grenledningar, eller för att konsolidera flera vätskeströmmar till en enda kanal.

1. Korsformad fyrvägsstruktur: De fyra portarna är anordnade ortogonalt i 90 graders vinklar, bestående av ett inlopp och tre utlopp. Ingångs- och utgångskonfigurationen kan justeras flexibelt baserat på installationsriktningen, vilket möjliggör olika anslutningslägen som en-i-tre-ut eller tre-i-en-ut.

2. Hullingförsedd design i pagodstil: Varje port har en progressivt avsmalnande, flerstegs hullingförsedd profil. När en flexibel slang sätts in skapar dessa hullingar flera tätningsringar mot slangens innervägg; när den säkras med en slangklämma av rostfritt stål är det resulterande avdragningsmotståndet betydligt högre än för standardkopplingar med raka insatser.

3. Effektiv avledningsförmåga: Jämfört med att använda flera T-kopplingar i serie, utför korsstrukturen en-på-tre-ut-omledning i en enda enhet. Detta minskar det totala antalet kopplingar och potentiella läckpunkter, vilket resulterar i en renare och mer strömlinjeformad rörlayout.

Hög anpassningsförmåga

Shenchi Cross-Type Pagoda Water Pipe Fitting visar exceptionell anpassningsförmåga och kan möta kraven på rörledningsanslutningar i olika scenarier och specifikationer:

Specifika dimensioner av anpassningsförmåga:

Mjuk slangkompatibilitet: Den hullingförsedda pagoddesignen är kompatibel med en mängd olika mjuka slangmaterial – inklusive PU, PE, PVC, silikon, nylon och gummi – vilket gör den allmänt användbar inom områden som vattenbehandling, pneumatik, medicinsk teknik och kemisk bearbetning.

Storlek och specifikationskompatibilitet: Pagodens yttre diameter täcker sju vanliga specifikationer – 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm och 20 mm – vilket gör att den kan passa ihop med olika mjuka slangar med innerdiametrar från 3 mm till 19 mm.

Flexibilitet för installationsorientering: Den korsformade fyrvägsstrukturen stöder flera in-/utgångskonfigurationer – som en-in/tre-ut, tre-in/en-ut och två-in/två-ut – vilket möjliggör flexibel justering baserat på den faktiska pipelinelayouten.

Anpassningsmöjligheter: Vi erbjuder ODM- och OEM-anpassningstjänster, vilket gör att vi kan modifiera pagodens hullingprofil, hullingtal, antal portar, ytfinish och lasermarkeringar enligt kundens ritningar för att möta icke-standardiserade krav.

Utvidgning av gränssnittet: Det kan kombineras med andra produkter i samma serie – som till exempel L-typ, T-typ och panelmonterade pagodbeslag – för att skapa heltäckande lösningar för flödesdelning, riktningsändringar och panel-genom anslutningar.
