Bulthead hullingar

Shenchi introducerar högkvalitativa bulkhead hullingar, speciellt designade för att dra slangar genom utrustningspaneler samtidigt som de ger tillförlitlig tätning. Tillverkade av mässing, SUS304 och SUS316L rostfritt stål, erbjuder dessa beslag stark korrosionsbeständighet och är lämpliga för ett brett spektrum av arbetsförhållanden.

Produktstruktur

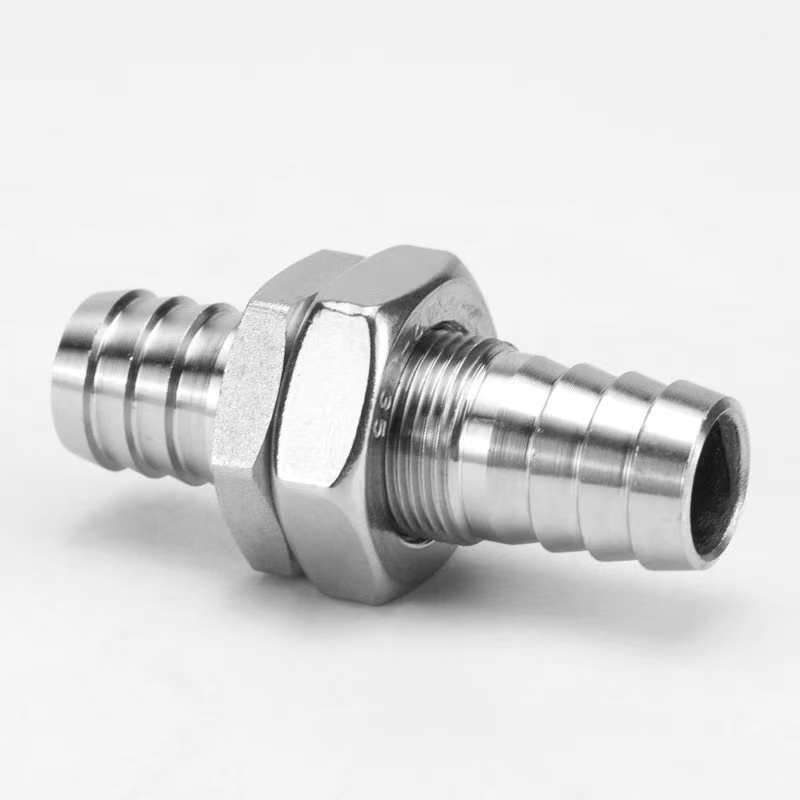

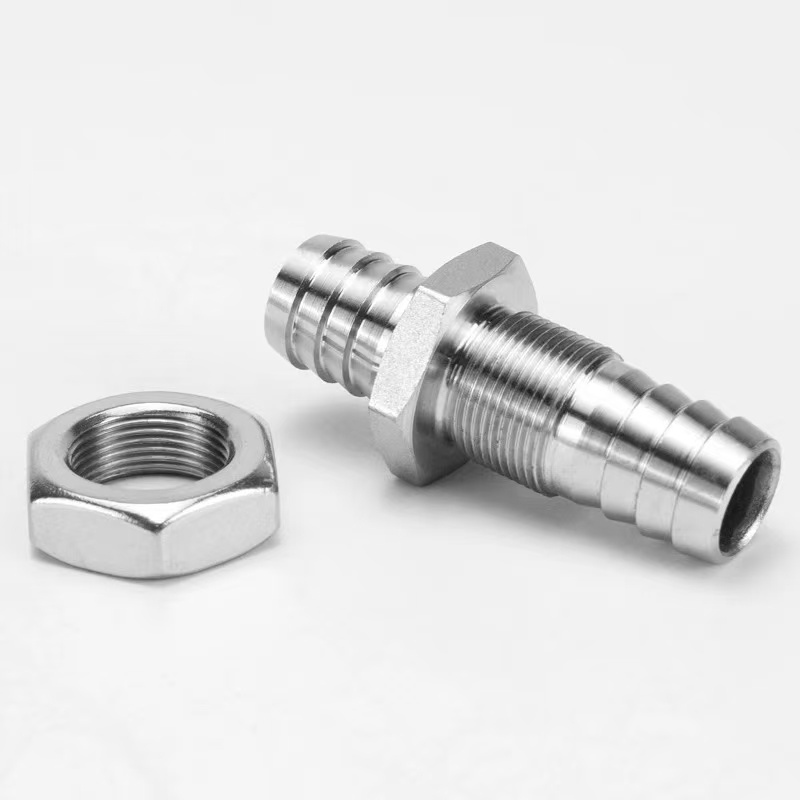

Strukturen på skottet med hullingar inkluderar skottgängor, en låsmutter och hullingförsedda slanganslutningar. Under installationen krävs endast ett panelhål; att dra åt muttern slutför fixering och tätningsprocessen.

Den hullingförsedda änden har en anti-halkspårdesign, vilket säkerställer en säker anslutning när den används med en slangklämma. Dessa beslag används ofta i kontrollskåp, vattenbehandlingsutrustning, medicinska instrument och andra relaterade områden.

Produktspecifikationer

Strukturella fördelar

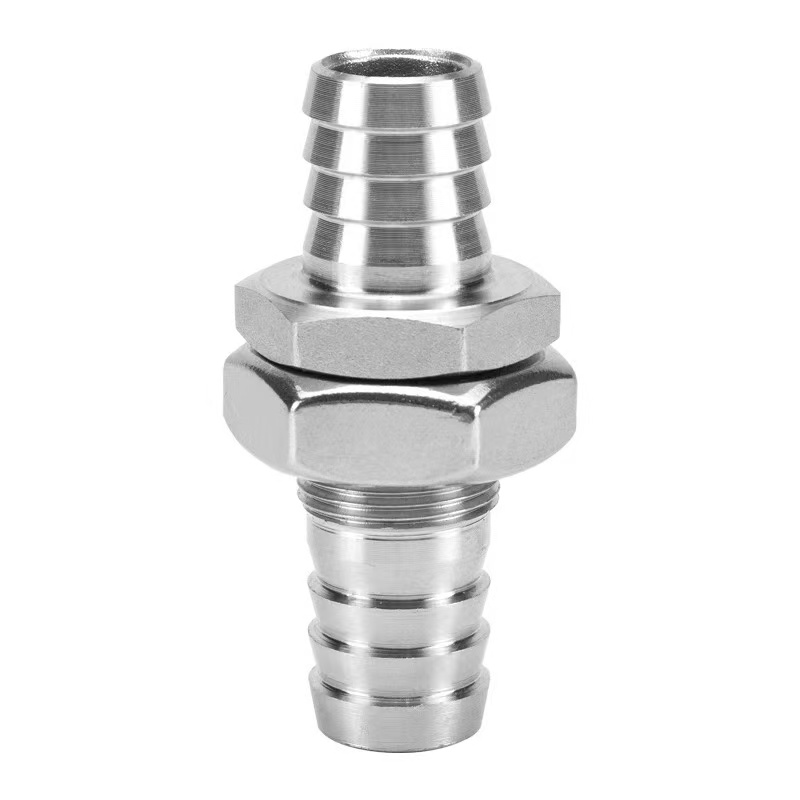

Bulkhead Hulling Fitting är en rörkoppling speciellt utformad för att dra slangar genom utrustningspaneler, höljen eller skott samtidigt som den ger fast tätning. Dess huvudstruktur inkluderar en skottgängasektion, en låsmutter, en tätningspackning och en hullingförsedd slanganslutning. Under installationen behöver endast ett hål med motsvarande diameter göras på panelen. Beslagets gängsektion förs genom hålet och muttern dras åt från motsatt sida för att slutföra fixerings- och tätningsprocessen.

1. Fäststruktur för skott:Gängsektionens längd anpassas till vanliga paneltjocklekar. När låsmuttern väl är åtdragen bildar den en styv fixering med panelen, vilket säkerställer att beslaget förblir säkert även under yttre dragkrafter.

2. Hullingförsedd slanganslutning:En eller båda sidor av panelen har hullingförsedda avsmalnande tänder för att föra in slangen och bilda en tät förbindelse med en slangklämma. Den hullingförsedda änden antar en design med dubbelt halkskydd, vilket ger betydligt högre utdragningsmotstånd än vanliga beslag.

3. Tätningssystem:Gummipackningar eller O-ringar finns på båda sidor av panelen. När muttern dras åt komprimeras tätningspackningen, vilket uppnår vattentät och dammtät tätning vid panelöppningen, med en skyddsklass upp till IP65 eller högre.

Installationsmetod

Shenchis hållbara bulkhead hullingar är lätta att installera. En säker och förseglad anslutning kan uppnås i bara sex steg:

Steg 1: Förberedelse av panelhål

Gör ett motsvarande runt hål på panelen baserat på gängsektionens ytterdiameter. Se till att hålkanten är slät och gradfri för att undvika att skada tätningspackningen.

Steg 2: Installera tätningspackningen

Skjut den medföljande EPDM-tätningspackningen på gängsektionen och tryck den mot monteringsbasen. Om tätning krävs på båda sidor av panelen, placera en packning på varje sida.

Steg 3: Sätt in genom panelen

Sätt in gängsektionen i hålet från panelens ena sida, och se till att monteringsbasen kommer i kontakt med panelen med tätningspackningen däremellan.

Steg 4: Dra åt låsmuttern

Skruva fast låsmuttern på gängsektionen från motsatt sida av panelen och dra åt den gradvis med en skiftnyckel. Rekommenderat vridmoment: 5–8 N·m för mässingsmaterial och 8–12 N·m för rostfritt stål. Håll monteringskroppen stilla under åtdragning.

Steg 5: Anslut slangen

Välj en specifikation där hullingens ytterdiameter är 0,5–1 mm större än slangens innerdiameter. Sätt in slangen vertikalt på den hullingförsedda änden tills den når basen. För högtrycksapplikationer, använd en slangklämma av rostfritt stål och fäst den mellan den andra och tredje hullingen.

Steg 6: Förseglingsintegritetstest

Utför ett statiskt trycktest vid 1,5 gånger arbetstrycket. Om det inte finns något läckage under tre minuter är installationen kvalificerad.
